Serrage de pièces cylindriques en fraisage :
sûr, précis et efficace

Les pièces cylindriques imposent des exigences spécifiques en fraisage : surfaces d’appui réduites, efforts de coupe élevés et risque de rotation compliquent la stabilité du process. Il est donc essentiel de disposer d’une solution de serrage capable de maintenir la pièce en toute sécurité, de garantir un positionnement répétable et d’offrir une accessibilité maximale pour l’usinage. Les solutions de serrage LANG Technik sont conçues précisément dans cet objectif : elles permettent un usinage fiable des pièces cylindriques — de l’ébauche jusqu’à l’usinage de la face arrière — et s’intègrent facilement dans les environnements de production existants. Une efficacité éprouvée dans de nombreuses applications réelles de fraisage CNC.

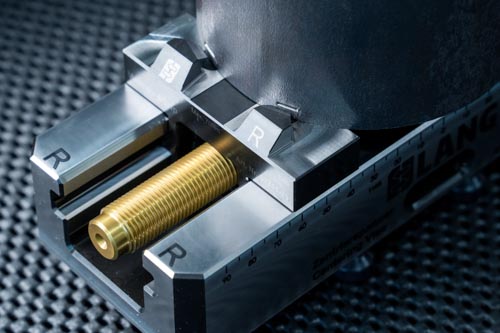

Serrage par forme des pièces cylindriques avec une force de maintien maximale

Makro•4Grip garantit des processus de serrage sûrs et efficaces pour les pièces cylindriques. Avec seulement 3 mm de profondeur de serrage, les ébauches sont maintenues de manière fiable et sans déformation, même sous des efforts de coupe élevés. Cela permet de réduire la matière utilisée, de diminuer les coûts et rend souvent inutile l’utilisation de mandrins supplémentaires. La technologie est disponible sous forme de mors de serrage rétrofit pour étaux 5 axes ainsi que de mors de marquage dédiés pour station de marquage.

Makro•4Grip

Caractéristiques
techniques

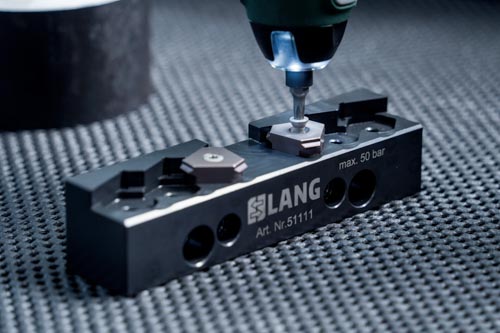

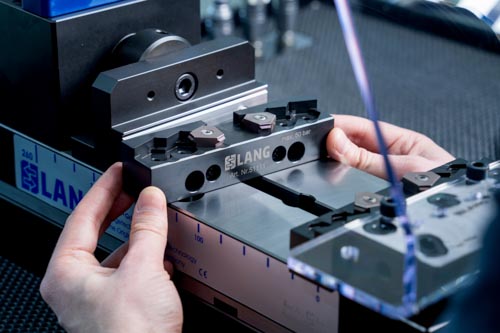

Mors de marquage rétrofit pour toutes les stations de marquage
Mors de serrage rétrofit pour étaux de centrage de toutes tailles
Serrage par forme obtenu grâce au pré-marquage de l’ébauche cylindrique
Plages de serrage de Ø 36 mm à Ø 300 mm

Vos avantages en un coup d’œil

Sécurité de process maximale en fraisage

Le serrage par forme garantit un maintien parfaitement stable de la pièce, même sous de fortes contraintes d’usinage — sans glissement ni resserrage.

Aucun mandrin supplémentaire nécessaire

Les moyens de serrage LANG existants peuvent être réutilisés — aucun investissement supplémentaire requis.

Réduction de matière grâce à une faible profondeur de serrage

Avec seulement 3 mm de serrage, une plus grande partie de l’ébauche reste exploitable — un avantage clé pour les matériaux coûteux.

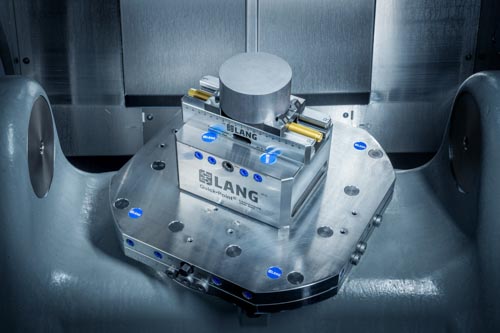

Makro•4Grip en application

Serrer des pièces cylindriques par pré-marquage – des solutions pour une sécurité de process maximale.

Découvrir maintenant

Le mandrin pour une flexibilité maximale en fraisage

Vasto•Clamp est un mandrin flexible pour pièces cylindriques jusqu’à Ø 160 mm (ou 190 mm). Il peut être utilisé en version 3 ou 6 mors — idéal aussi bien pour des ébauches robustes que pour des pièces sensibles. Grâce au système de changement rapide, les mors se remplacent en quelques secondes à la main, sans outil. Le système de point zéro intégré permet un positionnement précis et réduit significativement les temps de réglage.

Vasto•Clamp

Caractéristiques
techniques

Utilisable en mandrin 3 ou 6 mors
Adapté à l’usinage d’ébauches et à l’usinage de reprise
Serrage extérieur et intérieur possible
Compatible avec mors à griffes et mors rapportés souples
Plages de serrage de Ø 10 mm à Ø 160 mm / Ø 190 mm
Changement des mors sans outil

Vos avantages en un coup d’œil

Un seul système pour de multiples applications

Ébauches ou pièces finies, serrage extérieur ou intérieur — le système s’adapte facilement aux différentes exigences.

Réduction significative des temps de réglage

Les mors se remplacent en quelques secondes sans outil — idéal pour les petites et moyennes séries.

Intégration directe en automatisation

Grâce à l’interface de point zéro et d’automatisation intégrée, Vasto•Clamp peut être utilisé directement dans le système RoboTrex 96 — sans palettes supplémentaires.

Mandrin 3 mors

Mandrin 6 mors

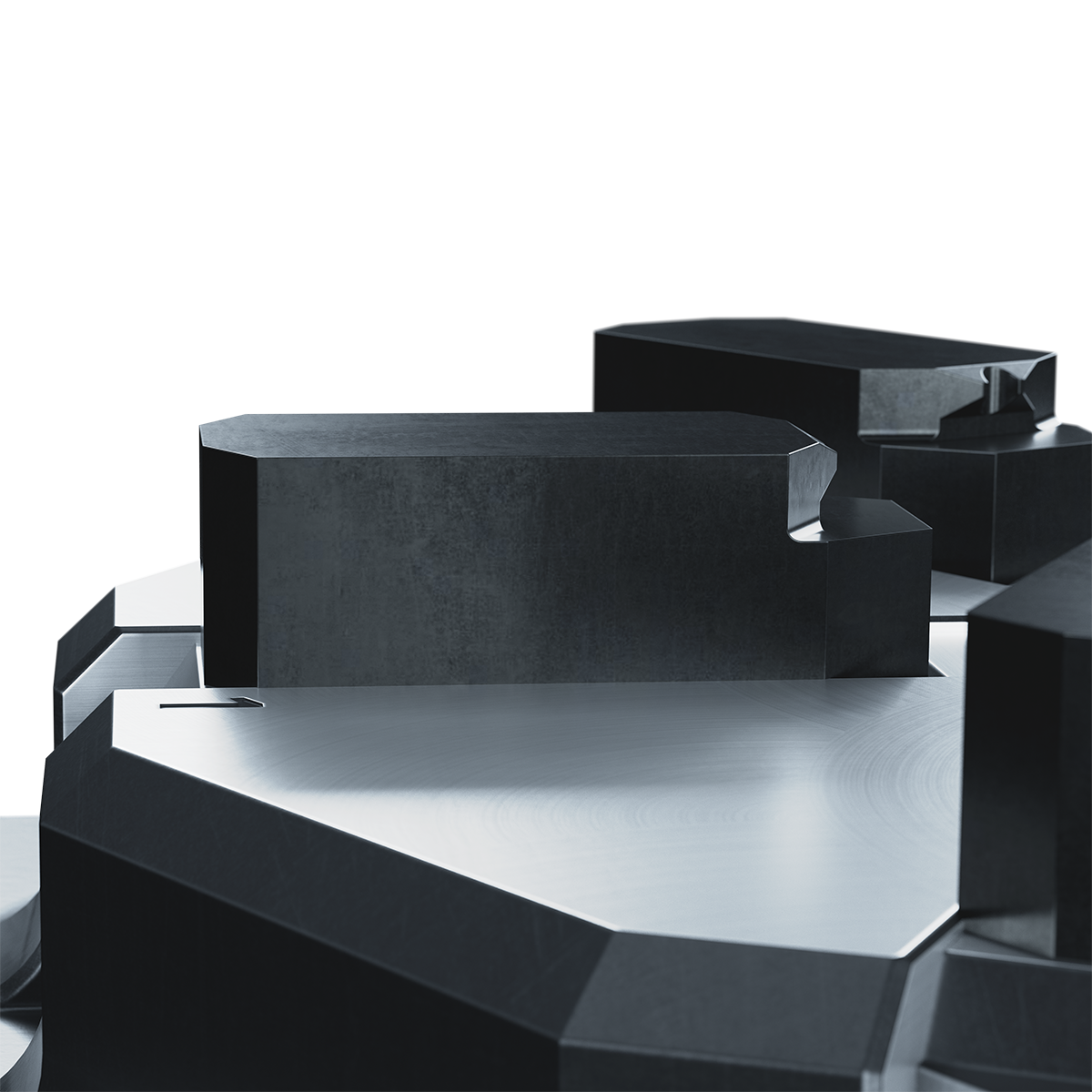

Serrage extérieur

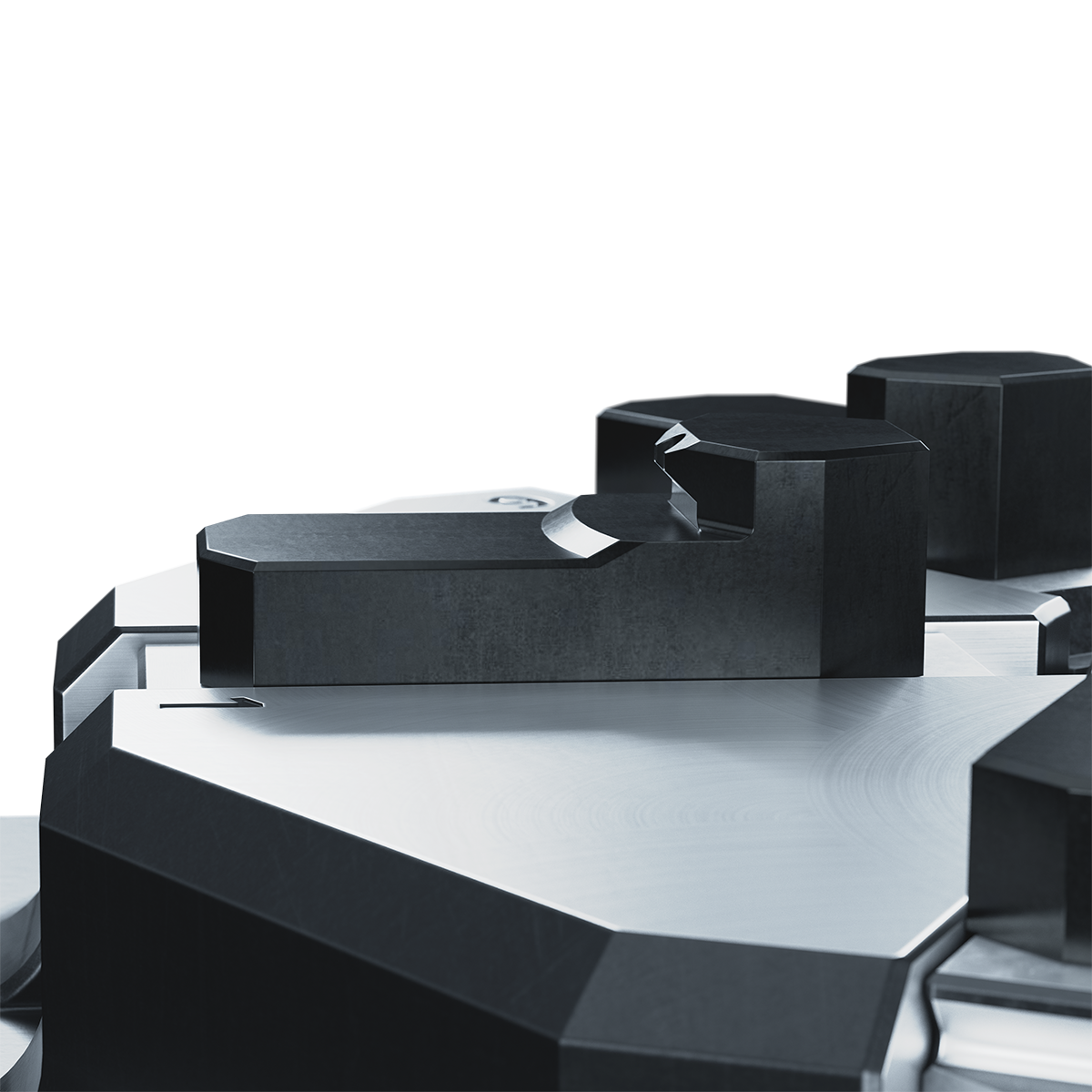

Serrage intérieur

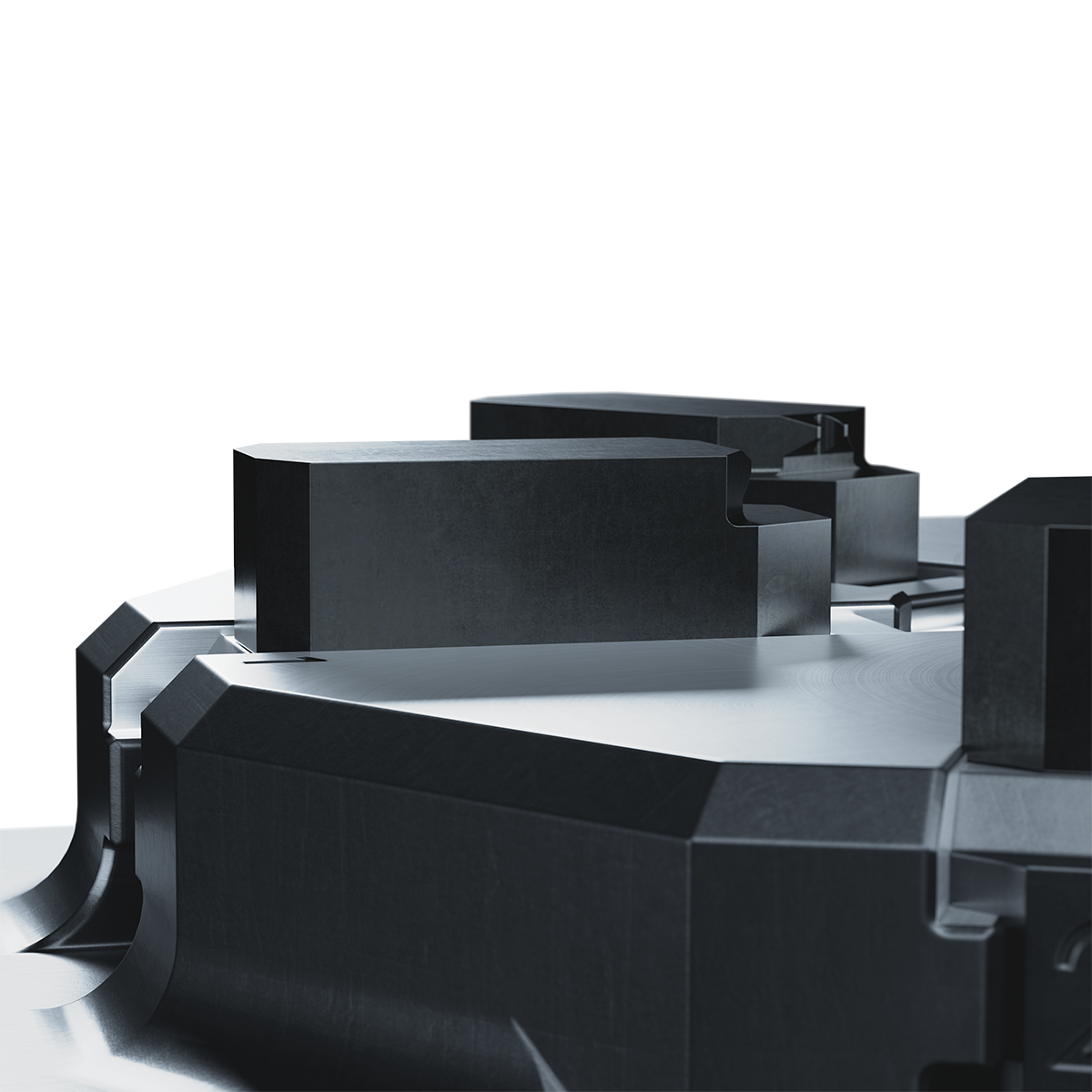

Mors à griffes

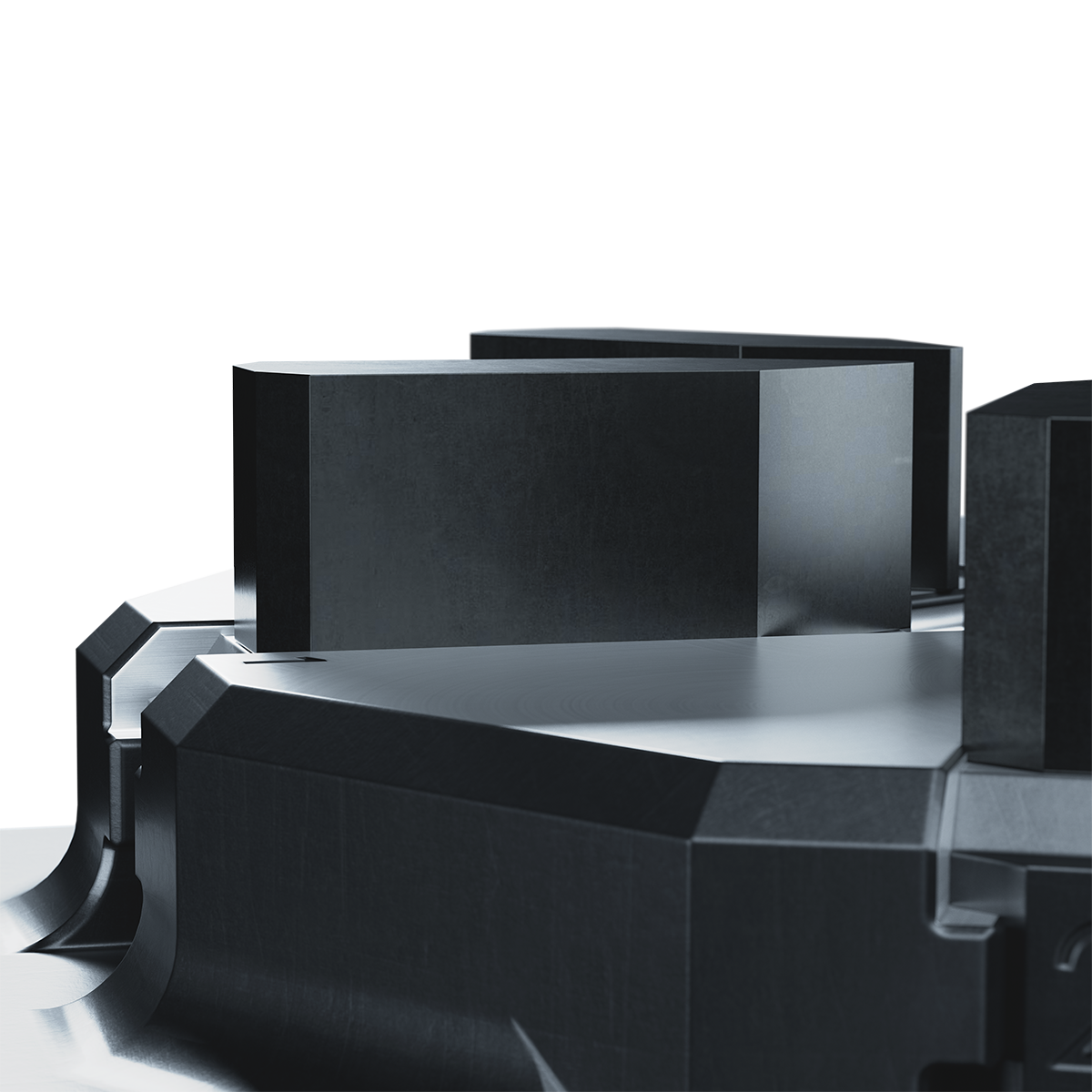

Mors rapportés souples

Serrage polyvalent des pièces cylindriques – solutions pour pièces sensibles et ébauches.

Découvrir maintenant

Le mandrin à pinces pour un serrage rapide et précis des pièces cylindriques

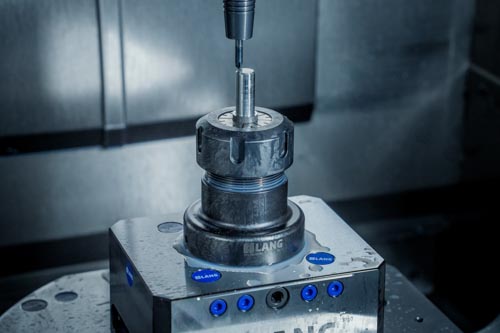

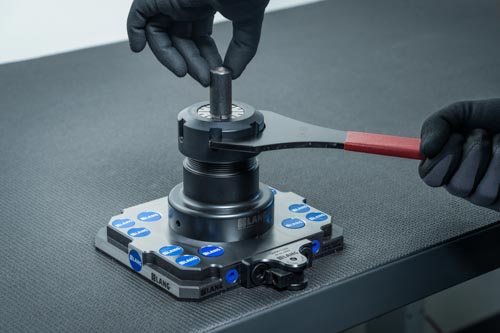

Preci•Point est un mandrin à pinces pour barres cylindriques de Ø 3 mm à Ø 34 mm. Il utilise des pinces ER standard, déjà présentes dans de nombreux ateliers — aucun investissement supplémentaire n’est nécessaire. Sa conception compacte garantit une excellente accessibilité lors de l’usinage. Le système de point zéro intégré permet des changements rapides et un positionnement répétable, réduisant significativement les temps improductifs. Idéal pour les petits diamètres et les pièces de précision, où la répétabilité et la rapidité de changement sont essentielles.

Preci•Point

Caractéristiques
techniques

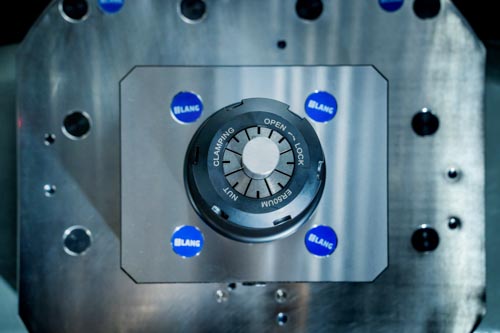

Compatible avec les pinces ER 32 et ER 50
Pour diamètres de Ø 3 mm à Ø 34 mm

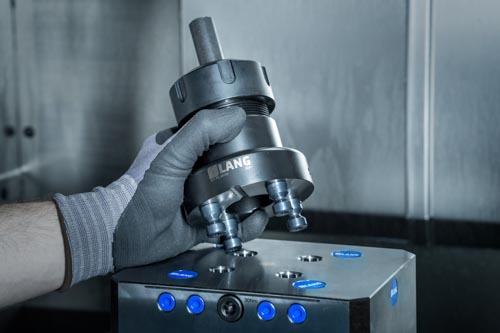

Interface de point zéro intégrée

Vos avantages en un coup d’œil

Efficacité maximale grâce au point zéro intégré

Changements extrêmement rapides et positionnement répétable permettent de réduire les temps de réglage au minimum.

Accessibilité optimale pour l’usinage

Le design compact et élancé garantit une excellente accessibilité outil — même pour des géométries complexes.

Réutilisation des pinces existantes

Utilisez vos pinces ER standard déjà en stock et évitez tout investissement supplémentaire.

Preci•Point en application

Serrage précis des petits diamètres – solutions pour des process sûrs et répétables.

Découvrir maintenant

Comparatif des solutions de serrage adaptées aux pièces cylindriques

Étau

Mandrin

Mandrin à pinces

APPLICATION

Usinage d’ébauches

Usinage d’ébauches
Pièces pré-usinées

Pièces pré-usinées
Barres cylindriques laminées

PRINCIPE DE SERRAGE

par forme

par friction

ÉLÉMENT DE SERRAGE

Dentelure Makro•4Grip

Mors à griffes
Mors rapportés

Pinces de serrage -
ER 32 et ER 50

DIAMÈTRE DE SERRAGE

Ø 36 – 300 mm

Ø 10 – 160/190 mm

Ø 3 – 34 mm

TAILLE DU SYSTÈME DE POINT ZÉRO

52 et 96

PRÉ-MARQUAGE POSSIBLE

oui

non

Le serrage de vos pièces cylindriques — la solution adaptée à chaque exigence. Des pièces sensibles aux ébauches, jusqu’aux petits diamètres : nous vous accompagnons pour choisir la solution de serrage optimale, de manière efficace et fiable.

Makro•4Grip
Vasto•Clamp
Preci•Point

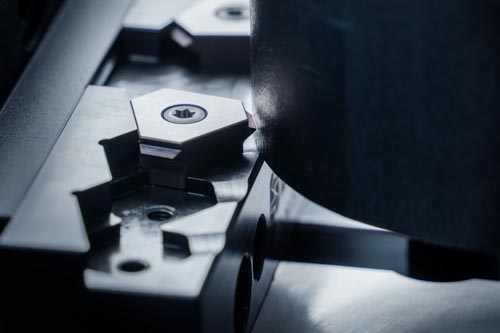

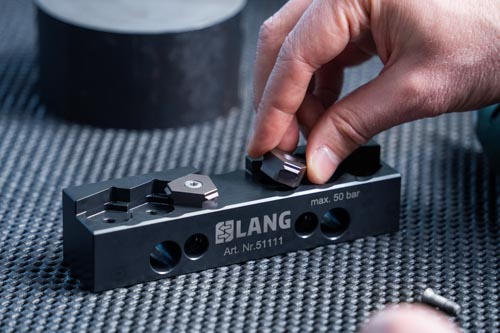

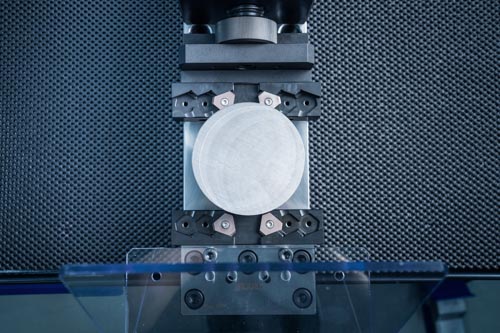

Le pré-marquage de l’ébauche cylindrique crée un contour défini dans lequel les quatre griffes des mors viennent s’engager de manière géométrique. Cela permet d’obtenir des forces de maintien élevées avec une faible force de serrage et empêche efficacement tout glissement.

Makro•4Grip est utilisé pour l’usinage d’ébauches lorsque des efforts de coupe élevés apparaissent et qu’une sécurité de process maximale est requise. Le système est particulièrement adapté à la première prise de pièce sur des composants cylindriques.

Non. Makro•4Grip est conçu comme un système de mors rétrofit pour les étaux de centrage et stations de marquage LANG existants. Les moyens de serrage déjà en place peuvent ainsi être réutilisés, sans investissement supplémentaire.

Avec une profondeur de serrage d’environ 3 mm seulement, une grande partie de la matière brute reste disponible pour l’usinage. Cela permet de réduire significativement les coûts, en particulier pour les matériaux à forte valeur.

Le système couvre une plage de serrage d’environ Ø 36 mm à Ø 300 mm et convient ainsi à un large éventail de pièces cylindriques.

Un mandrin 6 mors est particulièrement adapté aux pièces sensibles ou à parois fines, car la force de serrage est répartie uniformément. Selon les mors utilisés, il permet également de serrer en toute sécurité des ébauches.

Vasto•Clamp peut être utilisé en version 3 ou 6 mors et convient aussi bien au serrage extérieur qu’intérieur. Différents types de mors permettent de couvrir un large éventail d’applications.

Grâce au système à encliquetage, les mors se remplacent en quelques secondes sans outil. Cela réduit considérablement les temps de réglage et facilite l’utilisation au quotidien.

Oui. Grâce à l’interface de point zéro et d’automatisation intégrée, le mandrin peut être utilisé directement dans le système RoboTrex 96 — sans palettes supplémentaires.

Selon le type de mors, il est possible de serrer des pièces cylindriques de Ø 10 mm à Ø 160 mm (extérieur) ou jusqu’à Ø 190 mm (intérieur).

Preci•Point est particulièrement adapté aux petits diamètres et aux pièces cylindriques pré-usinées nécessitant une haute précision et une excellente répétabilité.

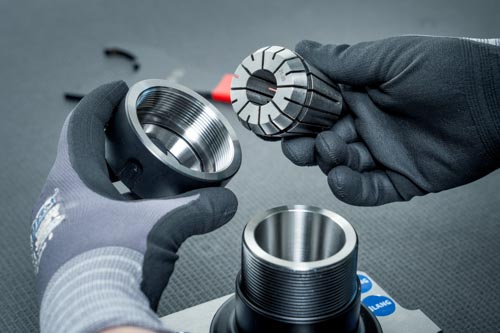

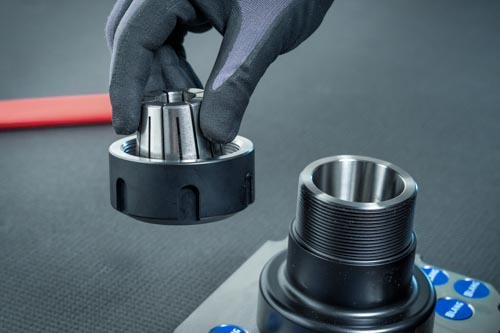

Le système utilise des pinces ER standardisées (ER 32 et ER 50), déjà présentes dans de nombreux ateliers — aucun investissement supplémentaire n’est nécessaire.

Preci•Point couvre une plage de Ø 3 mm à Ø 34 mm et est donc idéal pour les petits diamètres.

Le système de point zéro intégré permet des changements extrêmement rapides et un positionnement répéoverview. Les pièces peuvent être positionnées avec précision et remplacées en un minimum de temps.

Les pinces assurent une force de serrage uniforme sur tout le pourtour ainsi qu’une excellente concentricité. Cela permet de serrer de petites pièces cylindriques de manière sûre et répéoverview — idéal pour les opérations de fraisage de précision.
